Резка – одна из самых распространенных технологических операций металлообработки. Раскрой металла осуществляется 2 способами: ручной с применением пил, ножниц, других инструментов и механизированный на станках и специальном оборудовании.
Первый метод применятся для изготовления единичных экземпляров или малых партий изделий. Механизированный вид резки металла используется в серийном и массовом производстве. Рассмотрим способы резки листового и рулонного металлопроката.
Ручная резка металла
Для резки проката из стали и цветных металлов применяют ножницы различной конструкции, ножовки, угловые шлифовальные машинки. Пилы и УШМ используют для раскроя металла относительно редко, в основном для отреза единичной заготовки.
Универсальные ножницы по металлу
Для резки листа или рулона толщиной 0,5-0,4 мм ручным способом используют ручные, силовые и рычажные ножницы. Ножи помещают на разметку листа сверху и снизу и перемещают по прочерченной линии, разрезая металл. Оптимальный угол раскрытия лезвий – от 30 до 400, это обеспечивает оптимальную передачу усилия на ножи. После отреза деталь рихтуют, при необходимости обрабатывают линию отреза.
Прямая и фигурная резка металла рычажными и силовыми ножницами осуществляется аналогично. Чтобы избежать порчи инструмента, нельзя ударять молотком по рукояткам. При выборе инструмента для ручного раскроя нужно учесть:
- Толщину и тип разрезаемого металла.
- Материал и способ обработки режущих частей.
- Эргономичность.
Ручной способ резки металла малопроизводителен, для производства средних и крупных партий деталей или заготовок применяют механизированную резку.
Механизированная резка металла
В промышленности применяют следующие способы раскроя металла: газокислородную, плазменную, лазерную и механическую резку.
В первом случае металл разрезается струей горящей ацителеново-кислородной смеси. Таким способом режут трубы, металлический профиль, листы толщиной от 2-3 мм. Газовые резаки не пригодны для обработки тонкого проката, кроме того, место отреза нуждается в дополнительной обработке.
Плазменный и лазерный раскрой осуществляется на специальном оборудовании. К достоинствам такого способа относятся высокая скорость обработки, возможность работать с прокатом разной толщины, высокая точность. Линия раскроя после плазменного и лазерного оборудования не требует удаления заусенцев.
Главный недостаток таких способов резки листового металла – высокая стоимость оборудования. Лазерные и плазменные станки применяют в массовом производстве.
Механический раскрой рулонного и листового проката осуществляется на гильотинных ножницах и станках продольно-поперечной резки. Оборудование применятся для обработки стали, меди, алюминия, других металлов толщиной от 0,7 мм.
Резка осуществляется прокатом между роликами из закаленной инструментальной или быстрорежущей стали. К преимуществам раскроя на таком оборудовании относятся:
- Возможность обрабатывать прокат с оцинковкой или полимерным напылением. В процессе резки металл не нагревается до температуры плавления защитного покрытия. Защитный слой не повреждается.
- Чистая линия отреза. Роликовый режущий инструмент не оставляет заусенцев и других дефектов, места раскроя не нуждаются в дополнительной обработке.
- Возможность резки листа и рулона на несколько полос одновременно. На станки можно устанавливать несколько роликовых ножей для резки листа и рулона на несколько полос.
- Возможность ручной и автоматической обработки. Станки продольно-поперечной резки могут оснащаться блоками автоматизации, которые позволяют задавать длину полос и количество заготовок.

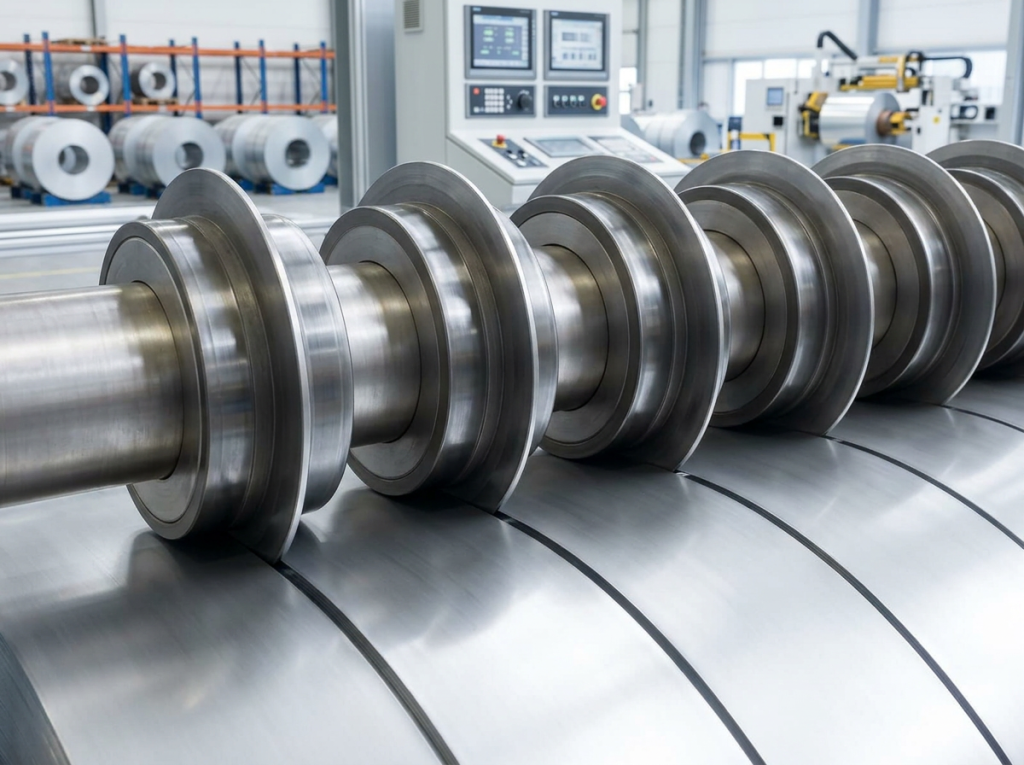

Резка металла на станке
Оборудование для механической резки листового металла легко встраивается в автоматизированные линии. Кроме станков продольно-поперечной резки в состав технологичной производственной линии могут входить:
- Размотчики рулонного метала для подачи проката на станок.
- Гильотинные ножницы для поперечного отреза раскроенных штрипсов.
- Оборудование для упаковки в защитную пленку.
- Смотчики разрезанных штрипсов.
Оборудование применяется в штучном, мелкосерийном и серийном производстве. Выпускают мобильные станки с ручным приводом для раскроя металла на месте, оборудование с электроприводом для стационарных мастерских и цехов.
Производительность механизированных способов резки металла в 10-20 раз выше ручного производства. Применение станков снижает себестоимость продукции и время на производство.
Еще одно преимущество оборудования – снижение количество отходов. Припуск для раскроя роликами составляет всего 2-2,5 мм. Это позволяет значительно экономить сырье, что особенно заметно при серийном производстве.

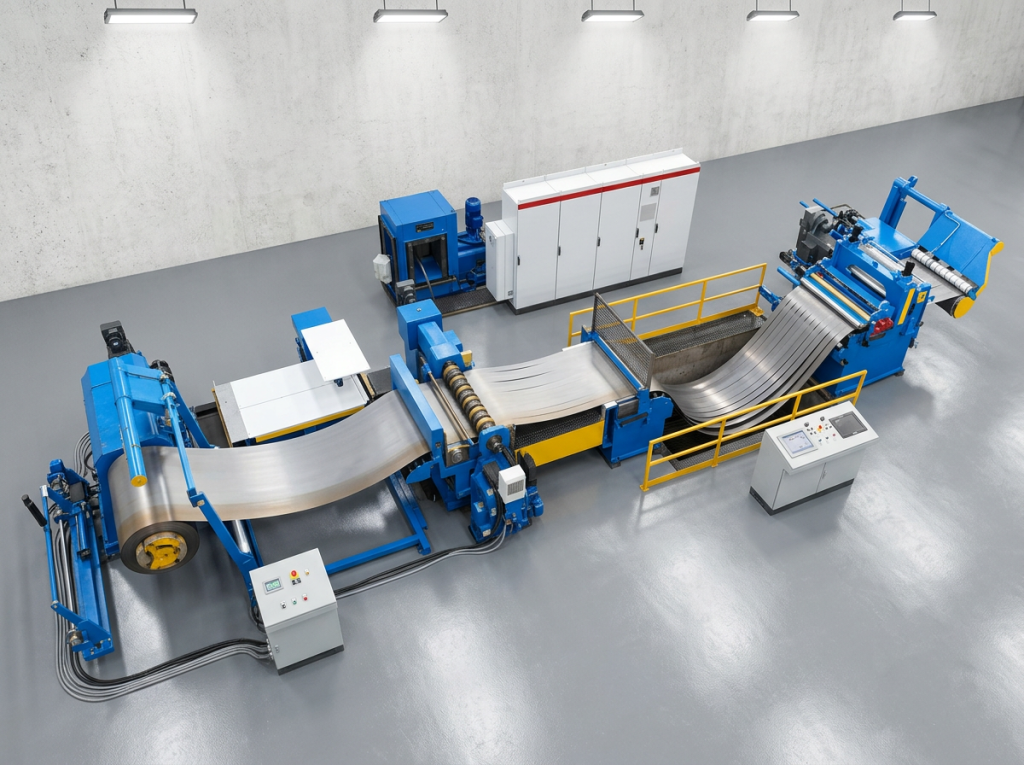

Линия резки металла
Оборудование механической резки применяется в изготовлении:
- Евроштакетника.
- Профилированного листа для обшивки фасадов, кровельного покрытия, изгородей.
- Заготовок для сэндвич-панелей.
- Другой продукции.
Компания «МОБИПРОФ» выпускает ножницы по металлу, станки механизированной продольно-поперечной резки с ручным и электрическим приводом. Инструменты соответствуют стандартам качества и безопасности, сертифицированы по ГОСТ.
